平面図とは、建築において各階の床面から1m程度の高さの水平断面を図面化したものを指す。間取図のことである。
建築を知りたい
平面図は、建物の間取りや内部構造を知るための図面なんですね。
建築物研究家
その通りです。平面図には、細かな寸法が描き込まれており、対象物の上面方向からの投影図、間取り、床高、面積、壁の構造や開口部の開き勝手、建具、作りつけ家具、機器の配置などの平面寸法が表示されています。
建築を知りたい
平面図は、設計図書の中でもっとも基本となる図面であり、他の図面の見出しや索引として使われることも多いのですね。
平面図とは。

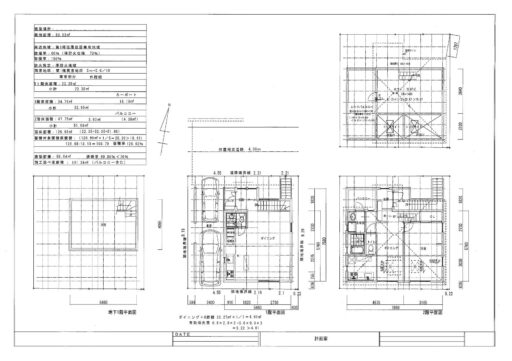

平面図とは、物体を真上から見た図のことです。また、建築においては、各階の床面から1m程度の高さの水平断面を図面化したものであり、間取り図とも呼ばれます。平面図は、建物の間取りや内部構造を知るための図面です。対象物の上面方向からの投影図であり、間取り、床高、面積、壁の構造や開口部の開き勝手、建具、作りつけ家具、機器の配置などの平面寸法などが表示されています。細かな寸法が描き込まれていることも特徴です。平面図は、設計図書の中でもっとも基本となる図面であり、他の図面の見出しや索引として使われることも多いです。別の表現をすると、平面図は、建物や土木構造物をある高さで水平に切ったとした切断面を真上から見下ろし、適当な縮尺で描いた図形です。
平面図とは何か？
建築用語「平面図」とは、物体を真上から見た図のこと、または建築においては各階の床面から1m程度の高さの水平断面を図面化したもの。間取図のことである。「プラン」とも呼ぶ。建物の間取りや内部構造を知るための図面だ。対象物の上面方向からの、投影図、間取り、床高、面積、壁の構造や開口部の開き勝手、建具、作りつけ家具、機器の配置などの平面寸法などを表示していて、細かな寸法が描き込まれている。平面図は設計図書の中でもっとも基本となる図面であり、他の図面の見出しや索引として使われることも多い。建物や土木構造物をある高さで水平に切ったとした切断面を真上から見下ろし、適当な縮尺で描いた図形と言える。
平面図の種類
平面図の種類
平面図は、建物の用途や規模によって、さまざまな種類のものがあります。
一般的に、住宅の場合は1階と2階の平面図が作成されます。
また、大きな建物では、各階ごとに平面図が作成されます。
平面図には、建物の間取りや内部構造を示すものと、建物の外装や設備を示すものがあります。
間取りを示す平面図は、部屋の配置や広さ、建具の位置などを示しています。
また、外装を示す平面図は、建物の外壁の素材や色、窓の位置などを示しています。
平面図は、建物の設計や施工を行う際に不可欠な図面です。
平面図を正確に作成することで、建物の工事がスムーズに進みます。
また、平面図は、建物の管理や売買の際にも使用されます。
平面図の読み方
平面図は、建物の間取りや内部構造を知るための図面であり、設計図書の中でもっとも基本となる図面です。
平面図は、対象物の上面方向からの投影図であり、間取り、床高、面積、壁の構造や開口部の開き勝手、建具、作りつけ家具、機器の配置などの平面寸法などを表示しています。
また、細かな寸法が描き込まれているのも特徴です。
平面図の読み方は、まず最初に縮尺を確認します。
縮尺は、図面上の長さの1cmが実際の長さの何cmに相当するかを示しており、図面の右下などに記載されています。
縮尺を確認したら、図面の記号と線の種類を確認します。
平面図には、建物の壁やドア、窓などの記号が描かれています。
また、線の種類によって、壁の構造や開口部の開き勝手などが表現されています。
記号と線の種類を確認したら、建物の間取りを理解します。
建物の間取りは、平面図の中央部に描かれているのが一般的です。
間取りを確認したら、今度は建物の内部構造を理解します。
建物の内部構造は、平面図の右上や左上に描かれているのが一般的です。
内部構造を確認したら、平面図を読み終えることができます。
平面図の設計図書としての役割
平面図は設計図書の中でもっとも基本となる図面であり、他の図面の見出しや索引として使われることも多い。平面図は建物の間取りや内部構造を知るための図面であり、対象物の上面方向からの、投影図、間取り、床高、面積、壁の構造や開口部の開き勝手、建具、作りつけ家具、機器の配置などの平面寸法などを表示している。細かな寸法が描き込まれており、建物や土木構造物をある高さで水平に切ったとした切断面を真上から見下ろし、適当な縮尺で描いた図形と言える。平面図は、建物の設計や施工に不可欠な図面であり、建築士や設計者、施工者が建物の構造や仕様を理解するために使用される。また、平面図は建物の維持管理や改修にも使用される。
平面図の作成手順
平面図の作成手順
1. -建物の採寸-
建物の正確な寸法を測ることで、平面図の作成がより正確になります。メジャーやレーザーメジャーを使用して、建物の長さ、幅、高さ、壁の厚さ、開口部のサイズなどを測定します。
2. -スケールの選択-
平面図を作成する際には、適切なスケールを選択することが重要です。スケールは、平面図上の1単位が実物の中でどのくらいの距離を表すかを決定します。一般的に、1/100、1/50、1/25などのスケールが使用されます。
3. -レイアウトの作成-
スケールを選択したら、平面図のレイアウトを作成することができます。レイアウトは、平面図上に建物の全体像をスケールに合わせて配置することを指します。このとき、建物の向き、窓の位置、ドアの位置、階段の位置などを考慮しながら配置します。
4. -壁の描画-
レイアウトができたら、壁を描き始めます。壁は、平面図上で最も重要な要素の一つです。壁は、建物の構造を支え、部屋を区切る役割を果たしています。壁を正確に描くことで、平面図全体の正確性が向上します。
5. -開口部の描画-
壁ができたら、開口部を描きます。開口部は、窓、ドア、アーチなどの建物の開口部のことです。開口部は、平面図上で部屋の採光や換気を考慮しながら配置します。
6. -寸法の記入-
平面図ができたら、寸法を記入します。寸法は、平面図上の各要素のサイズを示すものです。寸法を正確に記入することで、平面図全体の正確性が向上します。
7. -記号の追加-
最後に、平面図に記号を追加します。記号は、平面図上で建物のさまざまな要素を表現するために使用される記号のことです。例えば、北を指す矢印、階段を示す記号、トイレを示す記号などがあります。
